80G雷達物位計產品簡介

簡介

    調頻連續波80G 雷達物位計采用調頻連續波（FMCW ）技術。天線發射高頻的調頻雷達信號，雷達信號的頻率線性增加。發射的雷達信號經被測量介質反射后由同一天線接收。在同一時刻，發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號，經快速傅里葉變換（FFT ）得到反射回波的頻譜，并以此計算得出待測目標的距離。


產品特點

    80G 雷達相對于26G 或6G 雷達具有頻率更高，波長更短，波束角更小，能量更加集中的特點；加上FMCW 技術的應用，使其具有以下特點：
1. 量程大，盲區小；
2. 波束角小，天線尺寸小，便于安裝。受罐體接管尺寸、障礙物影響小；
3. 測量精度高，抗干擾能力強，可靠性高。


基本要求

    天線發射微波時，都有一定的發射角。從天線下緣到被測介質表面之間，發射的微波波束所輻射的區域內，不得有障礙物，安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。必要時，須進行“虛假回波學習”。另外須注意微波波束不得與加料料流相交。
    安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。
    安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本質安全型防爆儀表的外殼材料采用塑料PBT/ 鋁ADC12；本安+ 隔爆型防爆儀表的外殼材料采用鋁ADC12。防爆型儀表可安裝在有防爆要求的場合，儀表必須接大地。

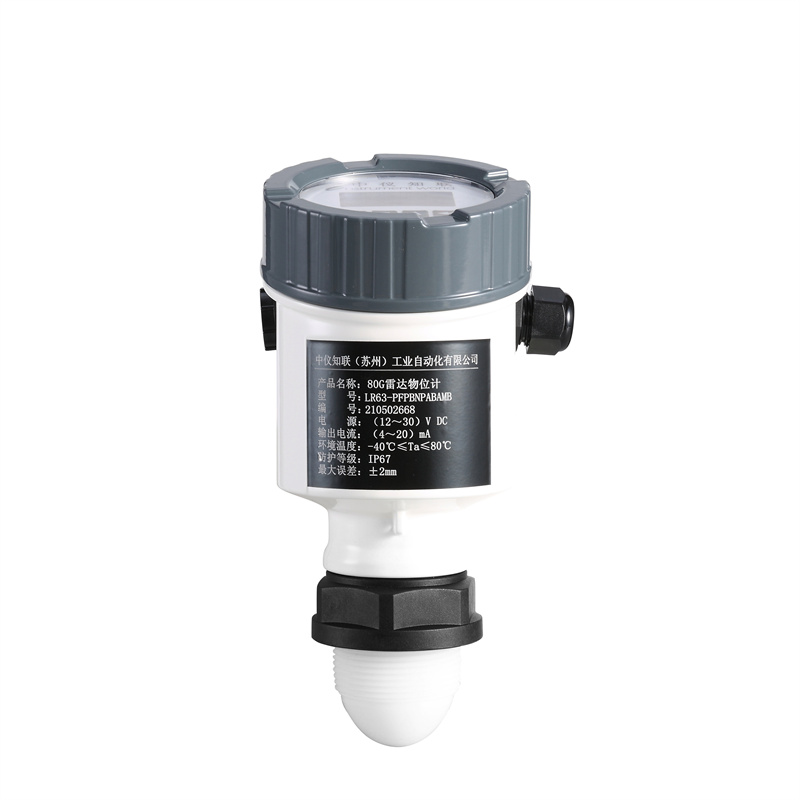

LR62雷達物位計

應    用:
   液體適合強腐蝕性液體蒸汽 、泡沫
技術指標：
測  量 范  圍:   0~30m
測  量 精  度:   ±2mm
過  程 溫  度:   (-40~130)℃，(-40~200)℃
過  程 壓  力:   -0.1~2.5MPa
頻         率:   80 GHz
信  號 輸  出:   (4~20)mA/HART；RS485/MODBUS協議
電         源:   24VDC/220VAC
現場顯示/按鍵:   可選
外         殼:   塑料PBT、鋁ADC12、316L
天  線 類  型:   DS/DQ/ES/EQ..
天  線 材  料:   316L+PTFE/316L+PFA..
安  裝 形  式:   法蘭 .
防  護 等  級:   P67/IP66........
※  注   1. 外殼選B，防護等級為IP66; 外殼選A/D，防護等級為IP67.
         2. 天線尺寸分別為DN50 和DN80，測量精度均為±2mm；

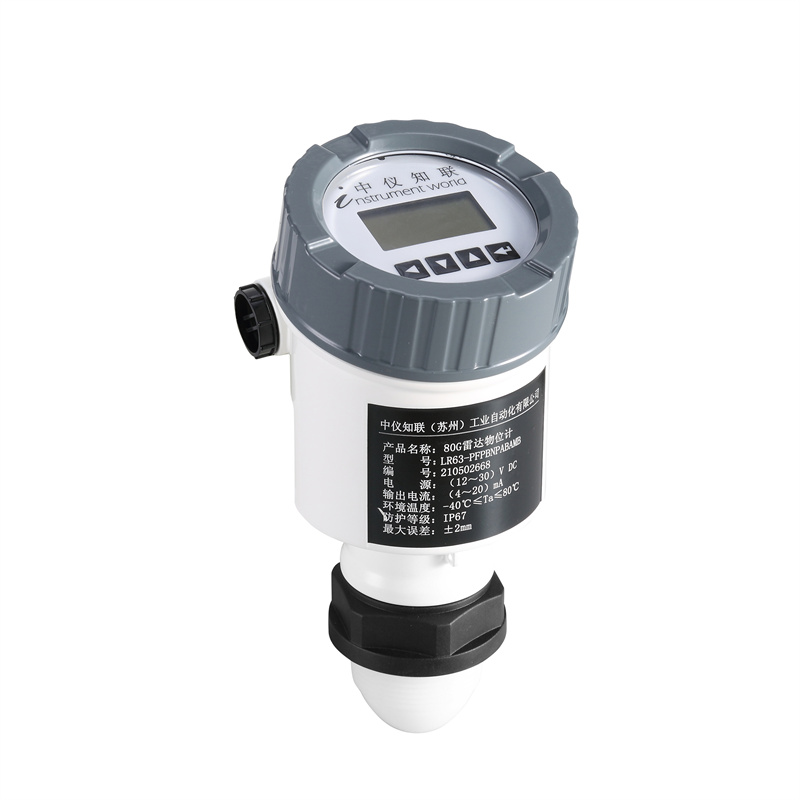

LR63雷達物位計

應    用:
   液體適合強腐蝕性/ 耐壓液體
技術指標：
測  量 范  圍:   0~10m/0~30m/0~120m
測  量 精  度:   ±2mm/±5mm
過  程 溫  度:   (-40~130)℃/(-40~200)℃
過  程 壓  力:   (-0.1~0.1)MPa( 適合耐腐蝕液體)
                (-0.1~2.5)MPa( 適合耐壓液體)
頻         率:   80 GHz
信  號 輸  出:   (4~20)mA/HART；RS485/MODBUS協議
電         源:   24VDC/220VAC
現場顯示/按鍵:   可選
外         殼:   塑料PBT、鋁ADC12、316L
天  線 類  型:   DS/DQ/ES/EQ..
天  線 材  料:   316L+PTFE/316L+PFA..
安  裝 形  式:   螺紋.
防  護 等  級:   IP67/IP66........
※  注  1. 外殼選B，防護等級為IP66; 外殼選A/D，防護等級為IP67.
 2. 天線直徑為 21mm 時 , 儀表量程 0~ 10m, 測量精度 ±2mm; 天線直徑為 43mm, 儀表量程0~30m, 測量精度 ±2mm; 天線直徑為 76/65mm 時 , 儀表量程 0~120m, 測量精度 ±5mm



LR64雷達物位計

應    用:
   液體, 衛生級
技術指標：
測  量 范  圍:   0~30m
測  量 精  度:   ±2mm
過  程 溫  度:   (-40~130)℃
過  程 壓  力:   (-0.1~1)MPa
頻         率:   80 GHz
信  號 輸  出:   (4~20)mA/HART；RS485/MODBUS協議
電         源:   24VDC/220VAC
現場顯示/按鍵:   可選
外         殼:   B/A/D/K
天  線 類  型:   KW/KQ
天  線 材  料:   316L+PTFE/316L+PFA..
安  裝 形  式:   2"卡盤/ 3½" 卡盤
防  護 等  級:   IP67/IP66
※  注  1. 外殼選B，防護等級為IP66; 外殼選A/D/K，防護等級為IP67.
    2. 天線尺寸分別為DN50 和DN80，測量精度均為±2mm；

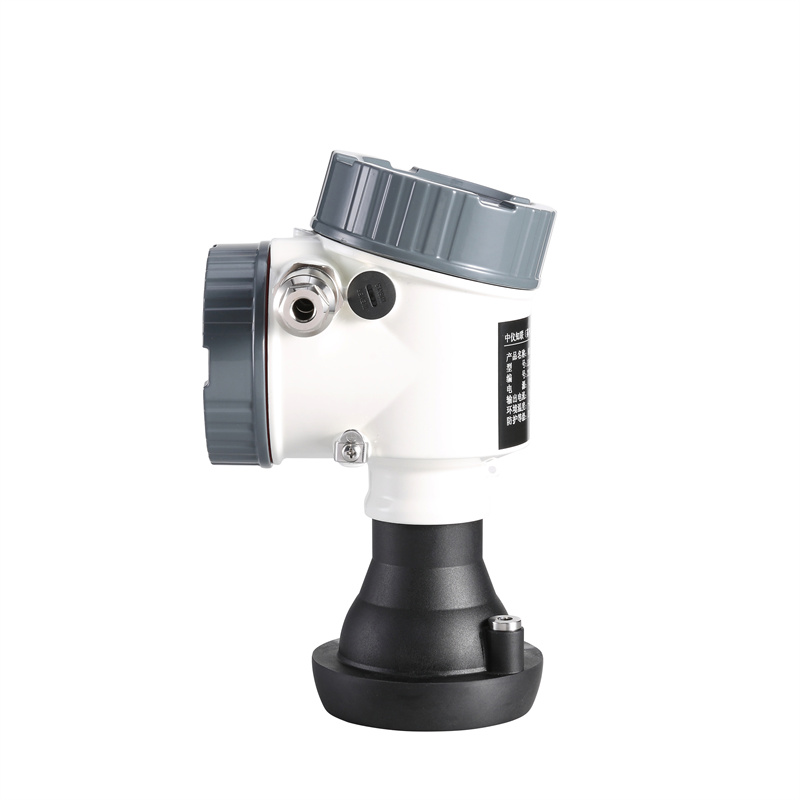

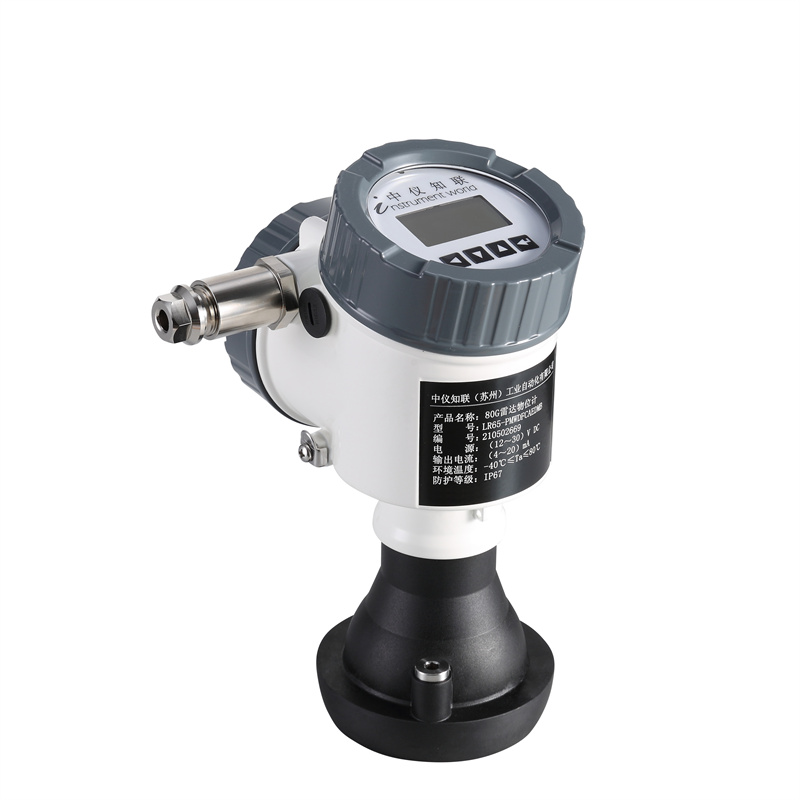

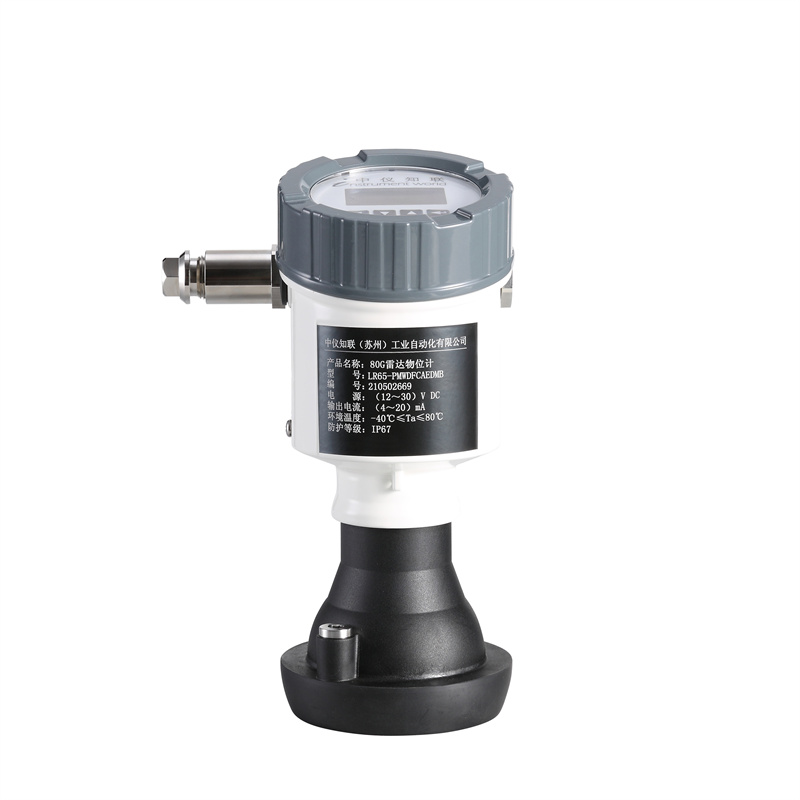

LR65雷達物位計

應    用:
   固體/ 液 存儲容器/ 過程容器或強粉塵場合
技術指標：
測  量 范  圍:   120m
測  量 精  度:   ±5mm
過  程 溫  度:   (-40~200)℃
過  程 壓  力:   (-0.1~0.3)MPa
頻         率:   80 GHz
信  號 輸  出:   (4~20)mA/HART；RS485/MODBUS協議
電         源:   24VDC/220VAC
現場顯示/按鍵:   可選
外         殼:   B/A/D
天  線 類  型:   MW/NW/RW/HG/JG
天  線 材  料:   鋁襯塑料+PP/316L+PTFE/316L+PTFE 帶散熱..
安  裝 形  式:   法蘭/ 螺紋/ 吊架
防  護 等  級:   IP67/IP66
※  注  1. 外殼選B，防護等級為IP66; 外殼選A/D，防護等級為IP67.
        2. 天線直徑為76/65mm 時，儀表量程0~120m，測量精度±5mm.
