超聲波物位計 FMU30簡介和選型
5m超聲波物位計 FMU30
FMU30-AAHEAAGGF
[AA] 認證: 非防爆場合
[H] 顯示,操作: 現場包絡線顯示,按鍵
[E] 電氣連接: 電纜密封套 M20, IP68
[AA] 傳感器: 1-1/2"; 5m 液體/2m 固體; 0.25m
[GGF] 過程連接: 螺紋 ISO228 G1-1/2, PP
8m超聲波物位計 FMU30
FMU30-AAHEABGHF
[AA] 認證: 非防爆場合
[H] 顯示,操作: 現場包絡線顯示,按鍵
[E] 電氣連接: 電纜密封套 M20, IP68
[AB] 傳感器: 2"; 8m 液體/3.5m 固體; 0.35m
[GHF] 過程連接: 螺紋 ISO228 G2, PP
超聲波物位計FMU30選型表
認證:
| AA | 非防爆場合 |
| BB | *ATEX II 1/2G Ex ia IIC T6 |
| 8A | *NEC(NRTL)/CEC(CSA) General Purpose |
| 8C | *NEC(NRTL)/CEC(CSA) IS Cl.I Div.I Gr.A-D |
| IB | *IEC Ex zone 0/1, Ex ia IIC T6 Ga/Gb |
| NB | *NEPSI zone 0/1, Ex ia IIC T6 Ga/Gb |
| TA | *TIIS Ex ia IIC T4 |
| 99 | 特殊型, 請定義TSP號 |
顯示,操作:
| G | 無; 通過Commubox + FXA291 |
| H | 現場包絡線顯示,按鍵 |
| Y | 特殊型, 請定義TSP號 |
電氣連接:
| E | 電纜密封套 M20, IP68 |
| F | 螺紋 G1/2, IP68 |
| G | 螺紋 NPT1/2, IP68 |
| Y | 特殊型, 請定義TSP號 |
傳感器:
| AA | 1-1/2"; 5m 液體/2m 固體; 0.25m |
| AB | 2"; 8m 液體/3.5m 固體; 0.35m |
| YY | 特殊型, 請定義TSP號 |
過程連接:
| GGF | 螺紋 ISO228 G1-1/2, PP |
| GHF | 螺紋 ISO228 G2, PP |
| RGF | 螺紋 ANSI MNPT1-1/2, PP |
| RHF | 螺紋 ANSI MNPT2, PP |
| YYY | 特殊型, 請定義TSP號 |
附件包含:
| RA | UNI 法蘭 2"/DN50/50, PP 最大 4bar abs 適用于 2" 150lbs/DN50 PN16/10K 50 |
| RB | UNI 法蘭 2"/DN50/50, PVDF 最大 4bar abs 適用于 2" 150lbs/DN50 PN16/10K 50 |
| RC | UNI 法蘭 2"/DN50/50, 316L 最大 4bar abs 適用于 2" 150lbs/DN50 PN16/10K 50 |
| RD | UNI 法蘭 3"/DN80/80, PP 最大 4bar abs 適用于 3" 150lbs/DN80 PN16/10K 80 |
| RE | UNI 法蘭 3"/DN80/80, PVDF 最大 4bar abs 適用于 3" 150lbs/DN80 PN16/10K 80 |
| RF | UNI 法蘭 3"/DN80/80, 316L 最大 4bar abs 適用于 3" 150lbs/DN80 PN16/10K 80 |
| RG | UNI 法蘭 4"/DN100/100, PP 最大 4bar abs 適用于 4" 150lbs/DN100 PN16/10K 100 |
| RH | UNI 法蘭 4"/DN100/100, PVDF 最大 4bar ab 適用于 4" 150lbs/DN100 PN16/10K 100 |
| RI | UNI 法蘭 4"/DN100/100, 316L 最大 4bar ab 適用于 4" 150lbs/DN100 PN16/10K 100 |
| R9 | 特殊型, 請定義TSP號 |
標記:
| Z1 |
位號 (TAG), 見附加說明 Please confirm marking separately. |
| 不銹鋼位號 (52006326) | |
| 貼紙標簽位號 (52006327) | |
| 客戶提供牌子上打位號 (52006329) |

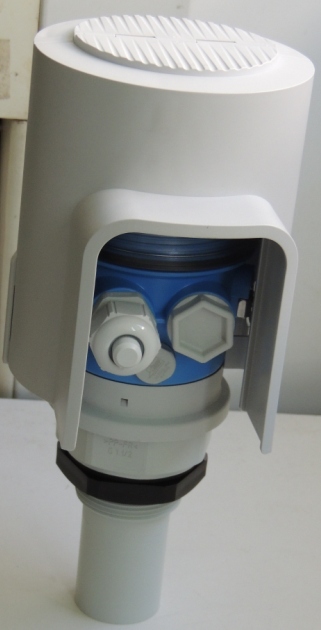

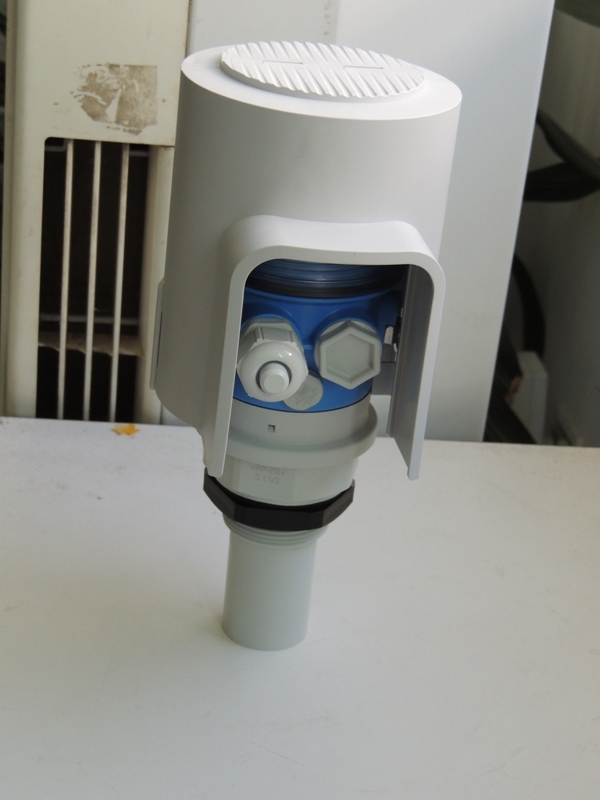

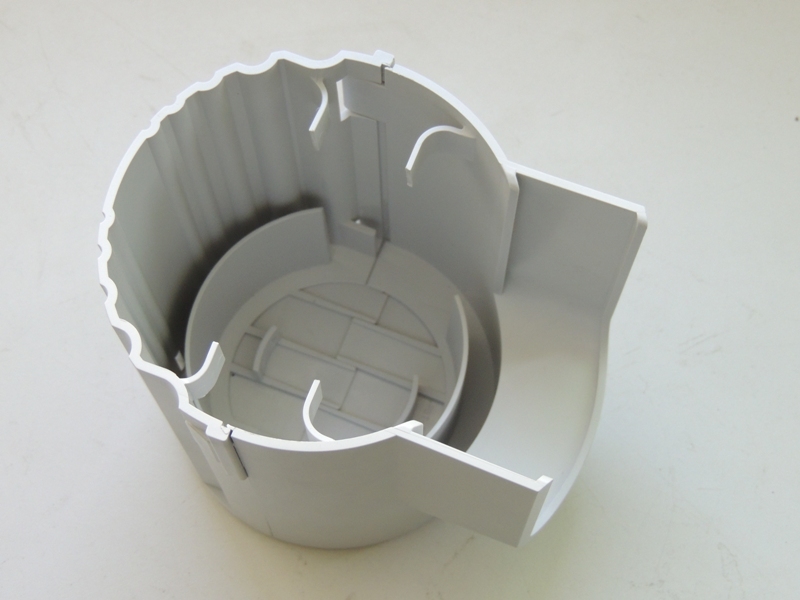

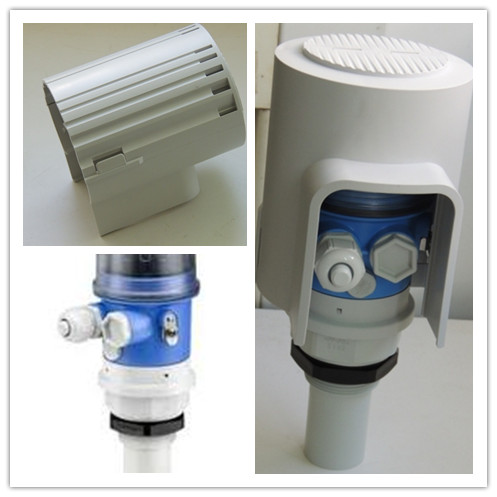

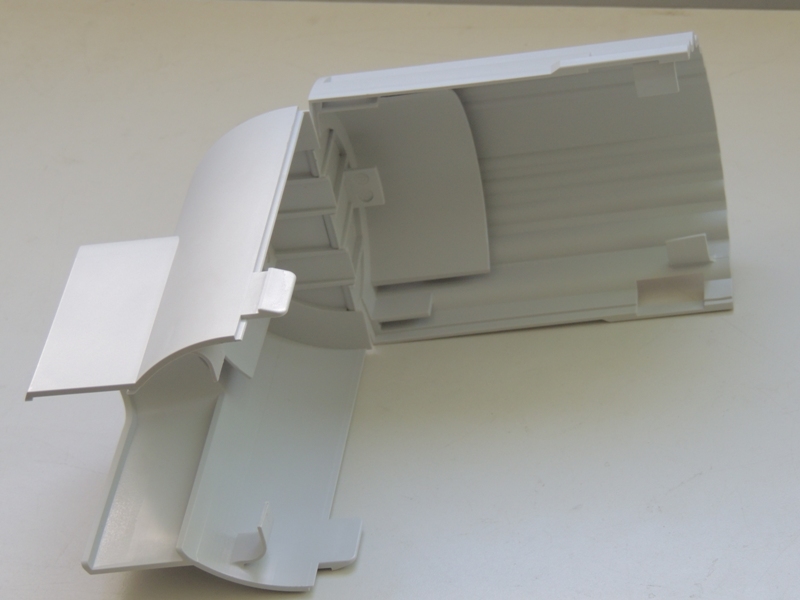

E+H超聲波物位計FMU30的安裝必備件遮陽防護罩
雖然FMU30探頭部分防護等級是IP68，但變送器是IP66
FMU30超聲波液位計安裝在戶外時一定要加裝加遮陽
FMU30超聲波液位計安裝在戶外如果不加遮陽防護罩太陽照射時
1、溫度的變化超聲波測量誤差變大；
2、E+H超聲波物位計FMU30工作的溫度最高是60度，中午陽光直射，溫度高于60度會引起儀表的損壞，
FMU30超聲波液位計安裝在戶外如果不加遮陽防護罩
1、在雨水比較天，IP66防護等級不能完全保證沒有雨水的滲漏進儀表變送器內，導致儀表的損壞！
